Kirish
Tog'-kon korxonalari faoliyatida yoritish juda muhim, ammo ko'pincha e'tibordan chetda qoladigan komponent hisoblanadi. Konchilik muhiti ekstremal ish sharoitlari bilan tavsiflanadi-jumladan, yonuvchi va portlovchi gazlar, kuchli tebranish, yuqori chang kontsentratsiyasi, o'ta korroziv gazlar va haroratning keskin o'zgarishi. Bunday sozlamalarda yorug'lik faqat yoritishni ta'minlashning asosiy funktsiyasidan oshib ketadi; u ekspluatatsiya xavfsizligini ta'minlash uchun qutqaruvchi vosita bo'lib xizmat qiladi va korxonaning umumiy egalik qiymatiga (TCO) ta'sir qiluvchi asosiy omil bo'lib xizmat qiladi.
Nostandart yoki noto'g'ri ishlab chiqilgan kon yoritgichi nafaqat uskunaning tez-tez ishdan chiqishiga va o'ta katta texnik xarajatlarga olib keladi, balki katta xavfsizlik avariyalari va operatsion ko'r nuqtalar xavfini sezilarli darajada oshiradi. Ushbu maqolada sanoat toifasidagi kon yoritgichlarining-asosiy elementlarini chuqur tahlil qilish, turli ekspluatatsiya zonalari uchun tanlash strategiyalari hamda ilmiy asoslangan loyihalash orqali xarajatlarni kamaytirish va samaradorlikni oshirish usullari-veriladi.
To'rtta asosiy himoya va ishlash ko'rsatkichlari kon maydonlarini yoritish dizayni uchun
Ekstremal muhitda uzoq{0}}muddatli, barqaror yoritishga erishish uchun tanlash va loyihalash jarayonlari quyidagi to‘rtta asosiy ko‘rsatkichni qat’iy nazorat qilishi kerak:
Ichki xavfsizlik va portlash-Tasdiqlash reytinglari (oldingi reytinglar)
Yong'in namligi, ko'mir changi yoki yonuvchi gazlar (masalan, metan) bo'lgan joylarda tanlash majburiydir.yoritish moslamalariportlashga qarshi milliy standartlarga- qat'iy javob beradi.
- Olovga chidamli (Ex d): Korpus ichki portlovchi gaz aralashmasining portlash bosimiga bardosh berish va portlashning tashqi tomonga tarqalishini oldini olish uchun mo'ljallangan.
- Xavfsizlikni oshirish (Ex e): Uskuna normal ish sharoitida uchqun yoki yoy hosil qilmaydi va xavfsizlikni kuchaytirish uchun qo'shimcha choralarni o'z ichiga oladi.
- Tanlash tamoyillari: Uskunalar tog‘-kon uchastkasining xavfli hududi tasnifiga (1-zon/2-mintaqa yoki 21-zona/22-zona) asoslangan portlashdan himoyalanganlik-to‘g‘ri sertifikatiga qat’iy mos kelishi kerak.
Yuqori kirish himoyasi va tebranish qarshiligi
Kon qazish joylari og'ir chang, yuqori namlik va og'ir mexanizmlarning ishlashi natijasida yuzaga keladigan kuchli tebranishlar bilan ajralib turadi.
- Kirish himoyasi (IP reytingi): Muhim hududlardagi yoritgichlar chang va suvdan himoyalanish uchun IP66/IP67 yoki hatto IP68 standartlariga javob berishi kerak.
- Vibratsiyaga-bardoshli dizayn: Tebranishga chidamli-kauchuk qistirmalari va moslashuvchan oʻrnatish kronshteynlari bilan jihozlangan, yuqori quvvatli alyuminiy qotishma korpus va temperli shisha linzalarga ega armaturalardan foydalaning.
Optik dizayn va porlashni boshqarish (UGR)
Ochiq-konlarda va yuk tashish yoʻllari boʻylab baland{1}}oʻrnatilgan, yuqori quvvatli{2}}projektorlar yuk tashuvchi yuk mashinalari haydovchilari uchun-koʻr-koʻrona yorugʻlik hosil qilishi mumkin; shu bilan birga, er osti konlarining tor, cho'zilgan joylarida yorug'likning notekis taqsimlanishi vizual charchoqqa olib kelishi mumkin.
- Yagona porlash reytingini (UGR) boshqarish uchun maxsus qutblanuvchi yoki assimetrik yorug'lik tarqatuvchi linzalar qo'llaniladi.
- Tegishli Rangni ko'rsatish indeksi (CRI 70/80 dan katta yoki unga teng) va rang harorati (4000K–5000K tabiiy oq yorug'lik) operatsiyalar davomida ko'rinish va ob'ektni aniqlashni yaxshilashga yordam beradi.
Industrial-Grade Thermal Management and Ultra-Uzun umr
Konchilik zonalarida chiroqlarni almashtirish -ayniqsa, ochiq{1}}ko'p balandlikdagi-mast chiroqlari (balandligi o'nlab metrlar) yoki xavfli er osti zonalarida joylashgan qurilmalar uchun juda katta xarajatlarni talab qiladi. Ilg'or chuqurchali issiqlikni tarqatuvchi tuzilma va sanoat toifadagi LED drayverlari tufayli ushbu qurilmalar 50 000 dan 100 000 soatgacha xizmat qiladi va uzoq muddatli tekshirish va almashtirish xarajatlarini sezilarli darajada kamaytiradi.
Hududlarga bo'lingan amalga oshirish: kon hududlarida turli xil operatsion stsenariylar uchun yoritish dizayn sxemalari
Turli kon maydonlari stsenariylari yorug'lik, portlashdan himoya qilish va konstruktiv dizaynga nisbatan bir-biridan keskin farq qiladi, bu esa "hududga-maxsus" yondashuvni talab qiladi:
|
IshlashArea |
KalitPainPmalhamlar vaNeeds |
Tavsiya etilgan dizayn va yoritishni tanlash |
|
Yer ostiMningFace vaROadway |
Tor va uzoq joy, yonuvchan gaz, yuqori namlik va to'qnashuvga moyil |
Portlashdan{0}}bardoshli LED chiziqli chiroqlar Uzluksiz, soyasiz yorug'lik chizig'ini shakllantirish Favqulodda quvvat manbai (oʻrnatilgan-batareyalar bilan) kerak. |
|
Ochiq-chuqurMines vaTtransportRog'riqlar |
Uzoq masofa, katta koʻr nuqta, baland shamolga chidamlilik-va yuk mashinalari haydovchilari uchun porlash |

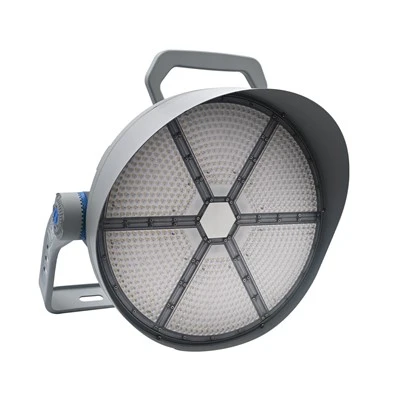

Yuqorimaststizimlari Yuqori{0}}kuchli polarizatsiyalangan LED projektorlar (400 Vt-1000 Vt) Haydovchilar uchun ko'r joylarni yo'q qilish uchun proektsiya burchagini qat'iy nazorat qiling. |
|
rudaDqayta ishlashPlant vaCshoshilishWustaxona |
Kuchli tebranish, juda yuqori chang darajalari va yuqori korroziy muhitlar |
Shokka chidamli-eportlashga-tasdiqpcheklovchi chiroqlar Prujinali{0}}amortizator kronshteri Tashqi korpus korroziyaga qarshi qoplamaga ega va linzani tozalash oson. |
|
SaqlashYard vaGdumaloqOofis vaLovlashArea |
Katta qamrov maydoni, energiya samaradorligi va qulaylikka e'tibor qaratiladi |
Sanoat LEDfyorug'lik chiroqlari Yorug'likni sezuvchi{0}}xiralashtirish bilan birgalikda u ishdan keyin vizual charchoqni engillashtiradi. |
Muvofiqlik va aniq dizayn: Yoritish standartlari va DIALux simulyatsiyasi
Konchilik joylari uchun ilmiy yoritish dizayni hech qanday holatda "sezgi asosida osilgan chiroqlar" masalasi emas; balki aniq muhandislik hisoblash jarayonini o'z ichiga oladi.
Yoritish standartlarini aniqlash (lyuks)
Dizaynlar milliy standartlarga qat'iy rioya qilishi kerak (masalan, *GB 50034: Binolarni yoritish dizayni uchun standart* va ko'mir konlari uchun xavfsizlik qoidalari):
- Asosiy yuk tashish yo'llari/maydalash ustaxonalari: Tavsiya etilgan o'rtacha yorug'lik 50–100 Lyuks.
- Ochiq-kon qazish joylari/yoʻllari: Tavsiya etilgan oʻrtacha yorugʻlik darajasi 15–30 Lyuks; asosiy chorrahalarda 50 Lyuksgacha oshirish.
- Minerallarni qayta ishlashni nazorat qilish xonalari / aniq ish joylari: 200–300 Lyuksga erishish kerak.
DIALux asosidagi 3D yoritishni modellashtirish
Xarid qilish va qurishdan oldin kon maydonchasining 3D modelini yaratish uchun DIALux optik simulyatsiya dasturidan foydalaniladi. Yoritgichlarni joylashtirish, nur burchaklari va soya naqshlarini taqlid qilish orqali aniq aniqlash mumkin:
- Yoritishning bir xilligi talab qilinadigan standartlarga javob beradimi.
- Yoritgichlarning optimal soni va ularni oʻrnatish burchaklari-shuning bilan ortiqcha oʻrnatishning ortiqcha-oʻrnatish yoki notoʻgʻri oʻrnatishdan kelib chiqadigan-xavfsizlik xavfining oldini oladi.
Tez-tez so'raladigan savollar (FAQ)
1-savol: Tebranish ustaxonalari kabi yuqori tebranishlar uchun-mos keladigan yorug'lik-ni qanday tanlash kerak?
Javob: Qattiq o'rnatiladigan standart armaturalardan saqlaning. Buning oʻrniga, milliy tebranish sinovidan oʻtgan sanoat{1}}navbatdagi armaturalarni tanlang. Qidirilishi kerak bo'lgan asosiy xususiyatlar qatoriga tebranishga chidamli rezina yostiqlar yoki qo'shaloq qulflash murvatlari- bilan jihozlangan o'rnatish kronshteynlari va tebranish tufayli sim o'tkazgich terminallari bo'shashmasligi yoki elektron komponentlarning ajralishining oldini olish uchun qozondan (qatronli inkapsulyatsiya) o'tgan ichki drayverlar kiradi.
2-savol: An'anaviy yuqori{1}}bosimli natriy yoki metall-galogenli lampalardan tog'-kon sanoati uchun mo'ljallangan LED yoritgichlarga yangilashning qanday afzalliklari bor?
Javob: Umumiy foyda katta. LED yoritgichlar odatda to'g'ridan-to'g'ri elektr energiyasini 50% dan 70% gacha tejash imkonini beradi. Bundan tashqari, LEDlarning ishlash muddati an'anaviy yorug'lik manbalariga qaraganda besh baravar ko'proq bo'lganligi sababli, baland{4}}balandlik yoki er osti joylari uchun texnik xizmat ko'rsatish mehnati xarajatlari 80% ga kamayishi mumkin, bu esa dastlabki sarmoyani 12-18 oy ichida qoplash imkonini beradi.
3-savol: Ko'chma yoritish minoralari va statsionar baland{1}}mast chiroqlari ochiq-kon qazish hududida qanday birlashtirilishi kerak?
Javob: Ruxsat etilgan baland{0}}mast chiroqlari nisbatan barqaror asosiy yuk tashish yo‘llari va doimiy zaxiralar uchun mos keladi. Qazib olish jarayonida oʻzgarib turadigan kon yuzalari uchun dizel yoki quyosh energiyasi bilan ishlaydigan-mobil portlashga-bardoshli yoritish minoralaridan foydalanish tavsiya etiladi; Bular ish joyi bilan birga moslashuvchan tarzda ko'chirilishi mumkin, bu esa "transport vositalari qayerga ketsa, yorug'lik ergashishini" ta'minlaydi.
Xulosa
Konchilik maydonlari uchun yoritish dizayni optika, portlashdan himoyalangan{0}}xavfsizlik, konstruktiv mexanika va aqlli boshqaruvni o‘zida mujassam etgan tizim muhandisligidir. To'g'ri yoritish echimini tanlash nafaqat oldingi konchilar uchun xavfsiz yo'lni yoritibgina qolmay, balki korxonalar uchun xarajatlarni kamaytirish, samaradorlikni oshirish va yashil, aqlli konlarni qurishda muhim qadamdir.
